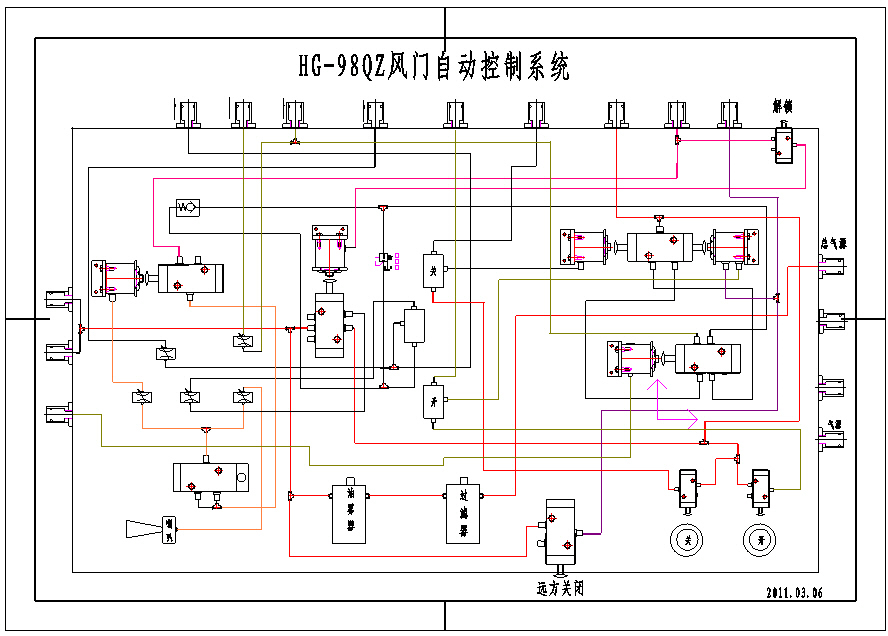

一、純氣動無壓風門工作原理（見附圖）
本裝置的自動開啟是通過軌道傳感器→總控箱→開啟氣缸來完成的.每道風門安設兩個傳感器,每個傳感器都有開啟與關閉兩個功能,朝向風門的方向是開門,遠離風門方向?yàn)殛P(guān)門.當機車通過風門時，機車觸到第一個開啟傳感器，第一道風門打開，另一道風門的氣源切斷并且閉鎖,音響系統發出“嘟”“嘟”的警報聲，無論自動還是手動均不能打開風門.當觸到第二個傳感器時，列車已完全通過風門，該門關閉，另一風門的開啟與控制機構氣源接通，閉鎖解除,警報聲解除。列車通過此門時的機理與上一道風門相同。當列車通過兩道風門后,自動啟閉鎖過程完成。
二、手動開啟機構
     是專為行人通過設置的。按下風門上的開啟機構、氣缸動作、風門推開，行人通過后，按下的開啟機構自動復位，門自動關閉。同樣，在開啟時，另一道門的氣源切斷，該門閉鎖，警報聲解除。如果是按鈕開啟，則需要按下按鈕關閉風門。
三、緊急開啟機構
     是在緊急情況下打開風門時設置的。正常情況下不使用，在特殊情況下打開機構，風門解鎖，可以強行打開風門通行，但要注意∶通過解鎖打開風門后，另一道門會自動關閉。該機構裝在總控箱上。使用后必須人工復位，否則系統不能正常工作。遠方關閉按鈕是在行人通過時忘記關閉風門，造成另一道門無法打開時，可操作此按鈕關閉風門。

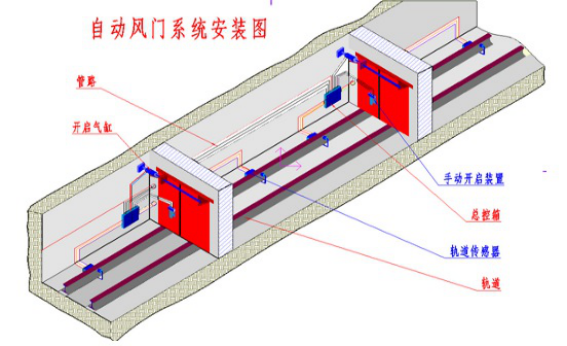

四、安裝使用及維護
大門套小門的自動風門開啟時要注意，閉鎖系統涉及2大2小4個門，任意開啟一個大門或者小門，其它三個門均處于閉鎖狀態。本裝置安裝時須注意兩點∶1、管路不能進入灰塵；2、氣缸固定牢固可靠。使用過程中油霧器內必須及時補充潤滑油，過濾器每月洗一次．
五、使用注意事項
1、列車長度不得超過軌道傳感器安裝間距允許通行長度(或者礦井規定長度),否則會出現不可預知的后果;
2、行人行車通過風門期間,任何人不得操作已閉鎖風們上的緊急解鎖按鈕并且不得強行通行，要遠離風門防止意外。

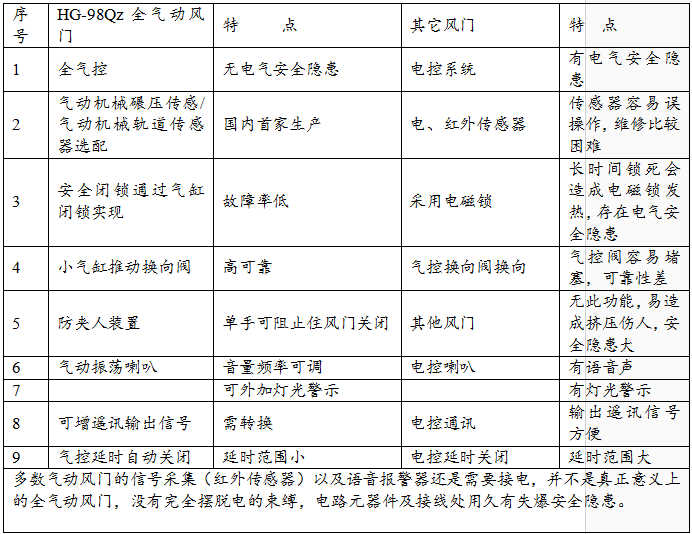

注∶該型號產品為風門第四代產品。
第一代∶HG-98QⅡ，風門閉鎖裝置；氣控?fù)Q向閥換向；
第二代∶HG-98QⅢ,風門助力開啟裝置；
第三代∶HG-98QZ 自動風門控制，小氣缸推動換向閥。包括 按鈕控制和軌道傳感控制；
第四代∶HG-98QZN 即目前生產的產品，碾壓式膠輪車巷道自動風門
