抗沖擊波活門是井下所必不可少的產品之一；相對其質量要求也相對較高，抗沖擊波活門具有抗沖擊性強門體材料嚴格按照國家Q/WMS-3013-2006《抗沖擊波活門》執行標準、同時可以有效的抑制爆炸所引起的煙霧、火焰、毒氣的擴散，使用壽命長等特點，受到廣大礦工們的喜愛。



FH2500/918抗沖擊波活門主要用途



1、調節庫房所需通風量；一但庫房發生火災時，還能起到隔離作用；



2、井下危險材料庫存起到抗沖擊波作用。



抗沖擊波活門規格及參數



圖號：FH2500/918



承壓(kpa)：2500



門框尺寸：900×1800



通風量（m3/h）：6000



抗沖擊波活門產品主要結構。

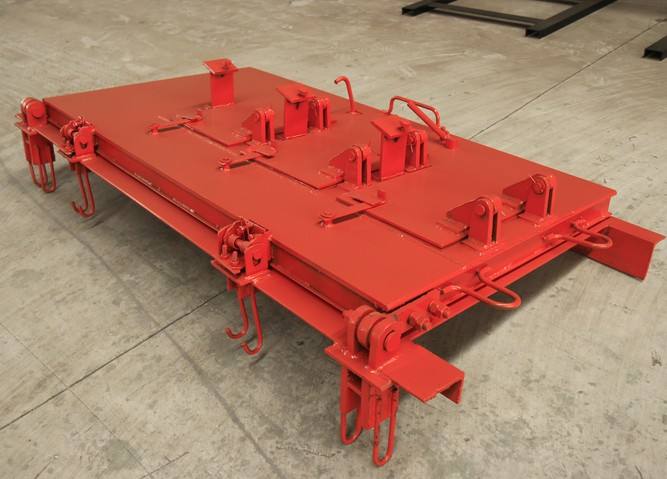

本抗沖擊波活門由門框、門扇、閉鎖裝置、鉸頁等部件組成。



1、門框為不等邊角鋼組焊框架構件。



2、抗沖擊波活門主要特征是門扇體裝有3組調節通風風量的裝置，即在活門底板開有三組共18個直徑122mm的通風孔，活門板外部裝有自動張開12o角的活門懸板。每組活門通風量為2000m3/h，總通風量為6000m3/h，風速按8m/s進行設計的，使用時可根據井下爆破材料庫需要風量和總回風道負壓值，確定通風活門組數，并可調節每組活門懸板的張啟角度進行微調，以滿足通風量。當庫內一旦發生爆炸，沖擊波經過衰減后，余壓只要大于20KPa時，活門懸板受壓在3～8s內自動關閉，與外界隔離，阻止爆炸抗沖擊波及爆炸產生的火焰、有毒氣體向外部巷道擴散，由總回風道排出。



3、我廠生產抗沖擊波活門的閉鎖裝置為2組，一組是常用關閉的閉鎖軸、手柄轉動式；另外一組閉鎖裝置是為緊急情況下使用的緊急閉鎖裝置，緊急閉鎖裝置抗沖擊波活門其主要作用是當沖擊力大于294N時，瞬間，門與門框緊閉，壓縮密封圈，鎖頭進入鎖心，撥動雙片彈簧，制動閉鎖，防止門反彈；撥動外鑰匙手柄即可解除閉鎖。



4、生產的優質抗沖擊波活門下鉸頁采用單向推力球軸承支撐，中間采用彈簧折頁，確保門自動關閉。



5、我廠生產的抗沖擊波活門密封方式采用“9”字形截面橡膠條密封。密封性好。
