抗沖擊波活門 抗沖擊波活門參數,抗沖擊波活門結構

抗沖擊波活門產品用途



抗沖擊波活門用于井下，起抗沖擊波、調節庫房所需風量和隔離作用。本抗沖擊波活門由門框、門扇、閉鎖裝置、餃頁等部件組成。zmjt039



抗沖擊波活門主要結構



1、門框為不等邊角組焊框架結構。



2、門扇上部裝有三組通風活門裝置，即在活門底板開有三組共18個直徑122mm的通風孔，活門板外部裝有自動 張開12度角的活門懸板。每組活門通風量為2000立方/h，總通風量為6000立方/h，風速按8m/s進行設計，使用時可根據井下爆破材料庫需要風量和總回風道負壓值，確定通風活門組數，并可調節每組活門懸板的張啟角度進行微調，以滿足通風量。當庫內一旦發生意外情況，沖擊波經過衰減后，余壓只要大于20KPa時，活門懸板受壓再3-8s內自動關閉，與外界隔離，起到保護作用，由總回風道排出。



3、閉鎖裝置設置2組，一組為通常關閉用的閉鎖軸，手柄轉動式；另一組為緊急閉鎖裝置，其功能是當沖擊力 大于294N時，瞬間，門與門框緊閉，壓縮密封圈，鎖頭進入鎖芯，撥動雙片彈簧，制動閉鎖，防止門反彈； 撥動外鑰匙手柄即可解除閉鎖。



4、下餃頁采用單向推力球軸承支撐，中間采用彈簧折頁，確保門自動關閉。



5、密封方式采用“9”字形截面橡膠條密封。



抗沖擊波活門相關參數



圖號           門框尺寸(mm)   承壓（kPa)    通風量（m3/h)



T86-FH2500/918       9001800        2500            6000



T86-FH1500/918       9001800        1500            6000



該產品已出口美國、法國、加拿大、印尼、俄羅斯、越南、澳大利亞、韓國、伊朗等多個國家，獲得客戶的一致好評。

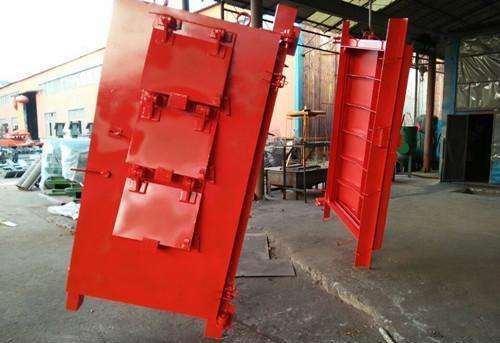

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實。
