傳統風門主要通過人力開啟，而人為長時間開啟風門會影響礦井通風系統的穩定性，且人工啟閉風門費時費力，影響礦井生產及運輸效率。闡述了礦用自動風門的工作原理、結構組成和安裝要求。實踐表明，該自動風門的使用增大了人員通過風門時的安全系數，提高了礦井通風系統的可靠性，實現了井下通風設施的自動控制。

煤礦井下風門是礦 井通風設施的 重要組成部分 ，具有阻斷風流 、改變風流 方向、調節風量、穩定通風系統的作用。通風系統管理水平的不斷提升對風門等通風設施提出 了更高的要求。目前，礦用風門主要通過人力 開啟。但人為長時間開啟風門，會影響礦井通風系統的穩定性; 再者對于井下生 產運輸系統，風壓 過大時人工開啟困難，費時費力 ，影響運輸效率。因此，設計和應用自動風門控制設備 ，可提高 風門的 實用 性，增強通風系統的穩定性和可靠性，提高礦井運輸效率和生產自動化程度。



礦用自動風門功能及適用范圍

自動風門主要適用于行人巷道、行人車場或人車共用 巷道內通風設施的 設置和通風系統的調整。可根據車輛和行人通行情況實現自動啟閉。安裝后，能 滿足礦井反風要求，提高 了礦井自動化程度; 即使在礦井停電狀態下，也可由人工手動進行啟閉，使用 方便，便于 維護，安全可靠。



礦用自動風門裝置組成

箱，電源額定電壓 為 AC36 V/127 V，電壓 允許波動范圍 －25% ～ +10% ，輸出 最高 開路電壓 DC9 V，輸出 最大短路電流 DC500 mA，輸出 外部允許分布電容0. 1 μF/km，輸出 外部允許分布電感1 mH/km，繼電器輸出 接點容量 AC250 V/10 A; 門磁、紅外光控探頭為有源器件，額定電壓 為 9 V，靜態電流小于 10 mA，最大動作 電流小于 15 mA; 閉鎖信號小于 9 V、 10 mA，音頻輸出 功率大于 或等于 2 W; 監測傳感器均為本質安全型，各傳感器連線不超過 1 000 m，分布 電容小于 0. 1 μF，分布電感小于 1 mH。



礦用自動風門工作原理

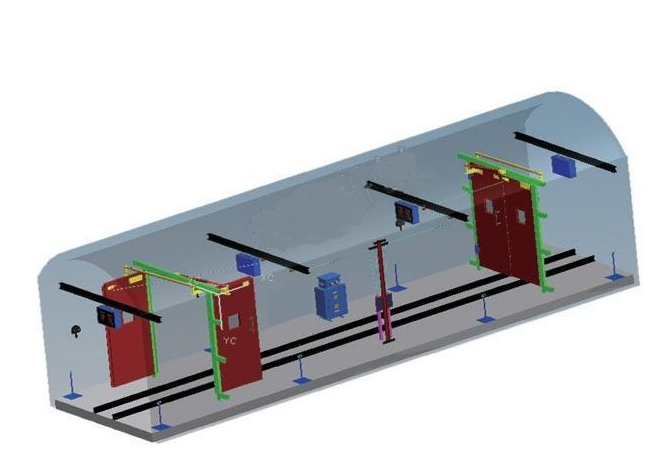

該自動風門工作 原理如圖 1 所示。自動風門采用 紅外光控探頭作 為檢測器，分 別安裝在風門的 兩端。無論行人從巷道的 哪端進入，當?shù)V 燈照射 到紅外光控探頭，紅外光控探頭即開始進行檢測并為控制設備 提供信號。行人到達 A 組風門時，用礦燈照射 紅外光控探頭，其信號經控制器處理后輸出 ，直接控制 A 組 2 道風門電磁閥開啟 A 組風門，A 組風門綠色指示燈亮，語音提示“風門打開，請注意安全”; 同時，B 組風門紅色指示燈亮，語音提示“對面風門已開，請稍候”。A、B 兩組風門之間具有閉鎖控制功能 ，當 A 組風門打開時，B 組風門實現閉鎖無法開啟，待最后一個行人通過后，用礦燈照 A 組另一道風門的 紅外光控探頭，風門 A 自動關閉。同樣，當行人反向通過 B 組風門時，原理相同。

此外，風門處還設置了解鎖按鈕，出 現緊急情況時，按下解鎖按鈕，電源箱斷電，全系統停止工作 ，可手動實現風門啟閉。該功能 主要針對特 殊情況(如兩組風門需同時打開) 時使用 。礦 井停電時，風門自動解鎖，由人工手動開閉風門。



礦用自動風門構件用途及安裝要求

A、B 兩組風門之間具有電控閉鎖和機械閉鎖功能 ，避免正常生產時兩組風門同時開啟，造成風流短路。風門的 各個構件一定要滿足其安裝要求。

(1)光控感測器(2 個) : 分 別位于 風門的 兩側。應 安裝在平時無光照射 處，2 個感測器作用相同，當用礦燈或其他光源照射 后感測器動作 ，控制風門的啟閉。

門磁感測器(2 個) : 分 別位于 風門的 完全開啟處或完全關閉處，用于檢測風門開啟和關閉是否到位。兩感測器的作用不同，當風門完全關閉時門磁感測器 A 動作 ，關門過程結束; 當風門完全開啟時門磁感測器 B 動作 ，開門過程結束。2 個感(2)測器位置不能 接反，并且感測器的 安裝位置必須精確、到位。

(3)電磁閥(2 個) : 分 別用于控制風門開啟和關閉。當關門時電磁閥 1 開啟，電磁閥 2 關閉; 反之，當開門時電磁閥 2 開啟，電磁閥 1 關閉。2 個電磁閥位置不能 接反。

(4)手動開關(2 個) ( 可選) : 分 別位于 風門的兩側。兩開關必須為常開按鈕，并聯安裝，用于直接控制風門的 開啟與關閉。

(5)門吸(1 個) : 當風門 A 開啟時，風門 B 門吸吸合; 當風門 B 開啟時，風門 A 門吸吸合，防止一扇門開啟時，另一扇門被人為強行打開，造成風路直通。

(6)音箱(1 個) : 用于語音輸出 。音量可通過控制板上的 電位器調節。

在 安裝 和維護時，必須保證以上裝 置全部準確到位，光控感測器和門磁感測器不可不裝或少裝，確認無誤后方可通電測試。





礦用自動風門的使用 提升了人員通過風門時的安全系數，避免了人工開啟風門的 諸多弊端，降低了職工勞動強度，提高 了礦井通風系統的可靠性，實現了井 下通風設施的 自動控制和開關動態監測，提高了礦井生產的機械化和自動化水平。①兩組風門實現了完全閉鎖，避免了同時打開造成的 風流 短路，保證了礦井通風系統的穩定性，提升了防突 管理水平; ②風門為勻速啟閉，且由燈光控制，節約了時間，提高 了功效; ③可采用氣壓控制，在 無氣 或氣壓不足區域可選用 液壓 控制，使用 范圍廣泛; ④采用分散式控制方式，1 個自動裝置控制一組風門，具有設備 體積小 、質量小 、連線少、性能 可靠、便于 安裝 維護等優點，同時也節省了大量的 連接電纜。
