龍首礦現有通風系統按照采區劃分，分為兩個獨立的子系統，即東中西采區通風系統和西二采區通風系統。東中西采區通風系統為新2#井、新1#井、混合井、老坑斜坡道、西一斜坡道進風，37行回風井回風的對角抽出式通風系統，主扇安裝在地表37行回風井井口，型號為2臺DK-10-№35型對旋軸流風機并聯，裝機總功率2840 kW，變頻調速控制；西二采區通風系統為輔助斜坡道、副井進風，回風井回風的對角抽出式通風系統。主扇安裝在地表回風井井口，型號為1臺DK46-10-№33型對旋軸流風機，裝機功率 2×500kW，變頻調速控制。同時將現有風門進行升級改造，安裝抗地壓自動風門一套，實現風門遠程開啟、關閉功能及狀態顯示功能。

1、巷道負壓0-3000Pa。

2、安裝的地點巷道圍巖穩定，巷道變形小，且無嚴重淋水。

3、適用于煤礦井下煤塵及甲烷爆炸性氣體的危險場所中。

4、工作環境：-30℃～40℃

5、安裝現場具備380V電壓，以滿足控制系統電壓需求。

1、風門結構組成：

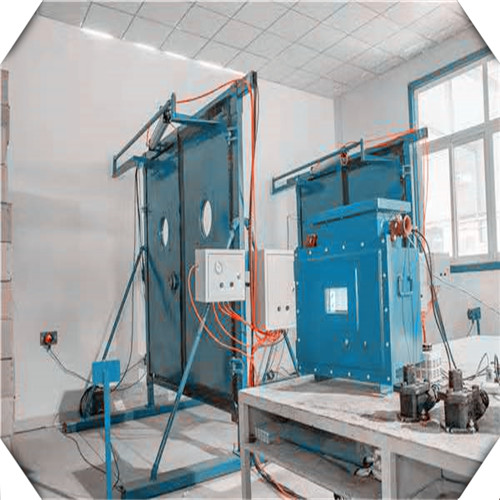

 無壓風門為分體結構，在井下組合安裝使用。主要由門扇、門框、平衡機構、合頁等組成。門框采用鋼制型材焊接而成；門扇采用鋼制型材做骨架；門扇與連桿連接調節，使得風門能可靠關閉。

2、電控裝置系統：

2.1安裝位置：

防爆電控箱安裝于巷道壁上。

2.2系統組成：

風門控制系統由風門主電控箱、隔爆兼本安型聲光報警器、紅外對射、本安接線盒、風門開閉狀態傳感器、油缸、油管、控制線路等附件構成。

2.3運行原理：

開門信號采用紅外傳感器方式，紅外傳感器安裝在門扇兩側的巷道壁上。

當車輛或行人到達風門紅外對射時，自動感應信號，其信號經PLC處理后輸出，直接控制風門液壓閥開啟風門；門綠色指示燈亮，語音提示“開門請注意，離開請關門”，此時，車輛或行人可安全通過風門。通過風門紅外對射時，延時一定時間風門自動關閉。
