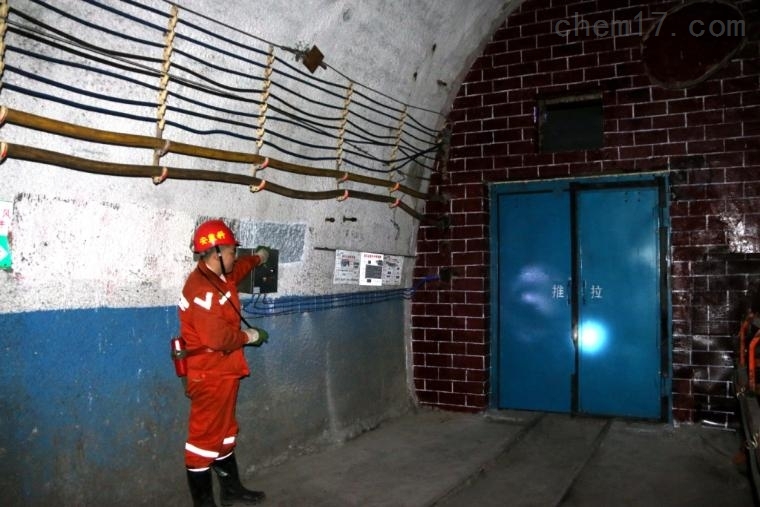

礦用風門是礦井井下主要通風設施之一，煤礦井下為了行人、運輸或風量控制需要，風門能否正常開啟，直接影響著人員的通行安全和物料的運輸效率。在進、回風巷道之間一般建有風門（至少兩道），風門內、外形成風壓，尤其是主要進、回風巷道之間風流壓差較大。

礦井井下距回風井較遠地區的風門，因負壓小，風門開啟較容易，利用人工手拉方式即可開啟。而處在距回風井較近地區的風門，高負壓導致風門開啟十分困難，目前煤礦井下使用的

(非自動)礦用風門一般均采用徒手推、拉開啟的方式，人員通過風門時，往往因為負壓的原因，出現風門無法打開的現象，給人員通行造成極大不便；更甚者，在發生災害人員撤離不及時，人員長時間被堵于兩道風門之間還會造成缺氧窒息的危險，這不僅影響人員通行、物料運輸效率，更影響著人員的生命安全。

一種礦用風門雙控氣動助力開啟裝置，包括設置在風門高壓側巷幫上的第1控制箱、設置在風門低壓側巷幫上的第二控制箱、傳動繩、導向輪組和氣動助力源，所述的第1控制箱內設有第1氣源處理器三聯件和第1三通蝶閥，第1氣源處理器三聯件的進氣口連接礦井壓風管路，第1氣源處理器三聯件的出氣口連接第1三通蝶閥的進氣口，第1三通蝶閥的第1出氣口和第二出氣口通過導管連接到氣動助力源上，用于控制氣動助力源進氣方向與通氣量，第1三通蝶閥的蝶閥控制手柄為第1手動控制開關；所述的第二控制箱內設有第二氣源處理器三聯件和第二三通蝶閥，第二氣源處理器三聯件的進氣口連接礦井壓風管路，第二氣源處理器三聯件的出氣口連接第二三通蝶閥的進氣口，第二三通蝶閥的第1出氣口和第二出氣口通過導管連接到氣動助力源上，用于控制氣動助力源進氣方向與通氣量，第二三通蝶閥的蝶閥控制手柄為第二手動控制開關；所述的傳動繩的始端與風門高壓側門板固定，傳動繩的末端依次穿過導向輪組連接到外巷道幫上，氣動助力源通過固定裝置固定在外巷道幫上，且導向輪組設置在氣動助力源上。

礦用風門雙控氣動助力開啟裝置，包括設置在風門高壓側巷幫上的第1控制箱、設置在風門低壓側巷幫上的第二控制箱、傳動繩、導向輪組和氣動助力源，所述的第1控制箱內設有第1氣源處理器三聯件和第1三通蝶閥，用于控制氣動助力源進氣方向與通氣量；所述的第二控制箱內設有第二氣源處理器三聯件和第二三通蝶閥，用于控制氣動助力源進氣方向與通氣量；傳動繩的始端與風門高壓側門板固定，傳動繩的末端依次穿過導向輪組連接到外巷道幫上，氣動助力源通過固定裝置固定在外巷道幫上，且導向輪組設置在氣動助力源上；利用本裝置能夠在風門內外分別控制風門的開啟與閉合，省時省力，快速安全。

1.一種礦用風門雙控氣動助力開啟裝置，其特征在于：包括設置在風門高壓側巷幫上的第1控制箱、設置在風門低壓側巷幫上的第二控制箱、傳動繩、導向輪組和氣動助力源，所述的第1控制箱內設有第1氣源處理器三聯件和第1三通蝶閥，第1氣源處理器三聯件的進氣口連接礦井壓風管路，第1氣源處理器三聯件的出氣口連接第1三通蝶的進氣口，第1三通蝶閥的第1出氣口和第二出氣口通過導管連接到氣動助力源上，用于控制氣動助力源進氣方向與通氣量，第1三通蝶閥的蝶閥控制手柄為第1手動控制開關；所述的第二控制箱內設有第二氣源處理器三聯件和第二三通蝶閥，第二氣源處理器三聯件的進氣口連接礦井壓風管路，第二氣源處理器三聯件的出氣口連接第二三通蝶閥的進氣口，第二三通蝶閥的第1出氣口和第二出氣口通過導管連接到氣動助力源上，用于控制氣動助力源進氣方向與通氣量，第二三通蝶閥的蝶閥控制手柄為第二手動控制開關；所述的傳動繩的始端與風門高壓側門板固定，傳動繩的末端依次穿過導向輪組連接到外巷道幫上，氣動助力源通過固定裝置固定在外巷道幫上，且導向輪組設置在氣動助力源上。
